| 什么是AFC（AFT）电路 |
| AFC是“自动频率控制"的英文缩写。AFC电路在电子设施中被广泛用作要紧稳频或锁相的电路中。这个电路功能有2、一是对接收信号频率的跟踪与锁定；二是相位的跟踪与锁定。彩电中高频调谐器的本振电路就借助了．AFC的频率跟踪特质，电路结构见图1。

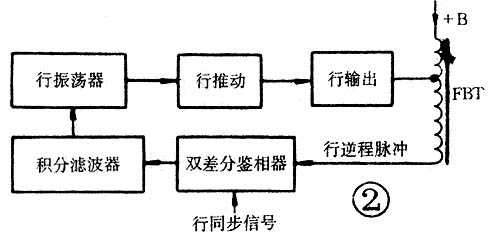

值得一提的是：目前新型彩电的高频头已取消了AbE端子，由鉴频器输出的Abl2控制电压，将送至CPU的AFC输入端子。然后控制CPU输出的VT调谐电压，使高频头输出的中频信号频率被锁定在38MHz。 彩电行电路中，也借助了AblE,的频率与相位跟踪特质。行AFC电路结构见图2。
需补充的是，目前彩电的行AFC功能一般在视频IC内部完成，并有．AFCl与AbL2两部分。其中一般在视频IC内部环路功能是将行同步信号与行振荡信号进行频率和相位比较，并能输出与相位差成正比的误差电流去控制行振荡器的频率与相位。同步后的行频信号再加至AFC2环路，与输人的行逆程脉冲信号进行相位比较，以保证图像在屏幕上的居中地方。 |
